Инструкции по устройству, техническому обслуживанию и ремонту мотоциклов Урал, Днепр. >> Силовой агрегат. Система смазки. Ремонт системы смазки.

К.П.Быков
П.В.Грищенко

Силовой агрегат. Система смазки. Ремонт системы смазки.

       Потребность в ремонте системы смазки возникает после долгой эксплуатации мотоцикла, когда детали двигателя сильно изношены и давление масла снизилось до критической величины.

       У двигателя МТ нормальное давление в системе смазки при средних частотах вращения коленчатого вала и температуре масла около 80°С составляет 0,3 - 0,6 МПа (3,0 - 6,0 кГ/ см2). Минимальный при частоте холостого хода 750-850 об./мин. - 0,13 МПа (1,3 кГ/ см2).

       Давление можно измерить манометром поставленным через штуцер на место датчика давления масла; у гнезд датчика коническая резьба ГОСТ 6111-52.

       Чтобы определить причины низкого давления масляной нанос снимают и разбирают. Детали насоса тщательно промывают высушивают (желательно обдувкой сжатым воздухом) и проверяют их состоямне. При помощи набора щупов проверяют зазор между зубьями шестерен. который должен быть в пределах 0,05 - 0,25 мм, а также зазор между внешним диаметром шестерен и стенками корпуса, который составляет 0,08 - 0,25 мм (рис. 2.54). Если зазоры превышают эти значения, шестерни заменяют, а если нужно, то заменяют и корпус насоса.

       Зазор между торцами шестерен и плоскостью крышки должен быть в пределах 0.04 - 0,15 мм. Его определяют как разницу высоты шестереп и глубины расточки в корпусе масляного насоса. При этом учитывают величину износа плоскости крышки, соприкасающейся с торцами шестерен. С увеличением этого зазора производительность насоса резко уменьшается.

       Если зазор превышает 0,15 мм, то надо прошлифовать крышку до устранения следов износа, а в случае необходимости - и корпус насоса. Такой ремонт следует производить при условии, что зазоры междузубьями шестерен будут в норме. Затем проверяют редукционный клапан. Шар 5 (рис. 2.54) и его гнездо в корпусе насоса должны быть чистыми (без отложений, задиров, стружки) и должны плотно прилегать один к другому. Если герметичности нет, то посадочную поверхность в гнезде уплотняют легкими ударами молотка через оправку по шару. Если у гнезда шара большая выработка -корпус заменяют новым.

       Пружину 6 редукционного клапана проверяют на упругость. Ее длина в свободном состоянии равняется 50±1 мм. а при нагрузке 2,6±0,25 кгс - не менее 28,5 мм.

Силовой агрегат. Система смазки. Ремонт системы смазки. Инструкции по устройству, техническому обслуживанию и ремонту мотоциклов Урал, Днепр.

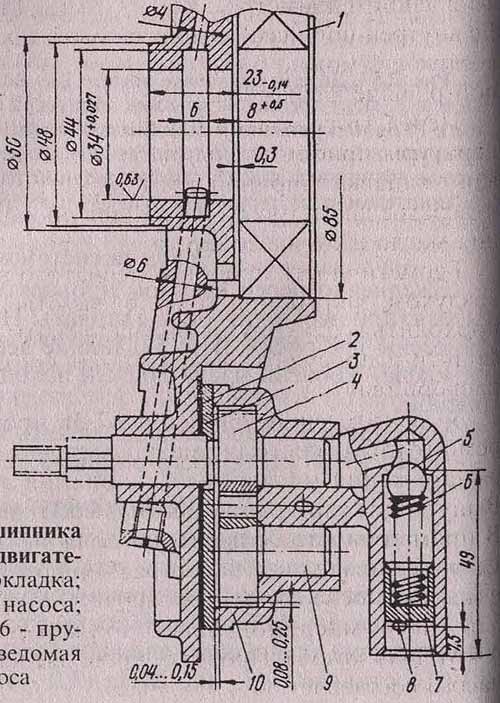

       Рис. 2.54. Корпус переднего подшипника коленчатого вала и масляный насос двигателя МТ10-32: I - подшипник; 2 - прокладка; 3 - крышка; 4 - ведущая шестерня насоса; 5 - шарик редукционного клапана; 6 - пружина: 7 - плунжер; 8 - шплинт; 9 - ведомая шестерня; 10 - корпус масляного насоса

       Редукционный клапан в процессе эксплуатации мотоцикла обычно не регулируют. Но если его гнездо немного сработалось, начальное усилие, которое прижимает шар к гнезду, можно обновить одной двумя шайбами, положенными между плунжером 7 и шплинтом 8.

       Если насос и редукционный клапан исправны, а давление масла в системе ниже нормы, то это означает, что есть места вытекания масла: сопряжение передней шейки и коленчатого вала с корпусом подшипника (где масло подводится к коленчатому валу) из-за его износа: спряжение корпуса переднего подшипника с картером двигателя (где масло подводится к датчику давления масла); центрифуга или пробка коленчатого вала, которые потеряли герметичность в соединениях.


       Зазор между передней шейкой коленчато вала и корпусом переднего подшипника должен составлять 0,02 - 0.15 мм. Если он больше, то узел можно отремонтировать. Следы износа на шейке вала ликвидировать шлифовкой на верстаке, обеспечивая биение относительно коренных шеек не больше 0,02 мм. Потом относительно диаметра 0,85 мм. Под шариковый подшипник (рис. 2.54) протачивают поверхность с диаметром 34+"027 мм. В корпусе переднего подшипника - до диаметра 44+0,027 мм. Втулку изготавливают из аллюминиевого сплава или бронзы внешним диаметром 44+0,109+0,070 мм. Длиной приблизительно 22.5 мм. Ее внутренний диаметр должен быть таким, чтобы после запрессовки в корпус его можно было расточить, обеспечив зазор между обработанной раньше шейкой вала 0.03 - 0,07 мм.

       Перед запрессовкой втулки корпус подшипника нагревают до температуры приблизительно 150° С. В запрессованной втулке протачивают канавку шириной 7 мм диаметром около 40 мм и высверливают отверстие диаметром 4 и 6 мм для прохождения масла к датчику давления масла и от маслонасоса.

       Герметичность пробок коленчатого вала можно проверить сжатым воздухом, закрыв при этом другие отверстия. Если через резьбу будет проходить воздух, то пробки надо снять, тщательно очистить, промыть фильтр и просушить вал. Пробки закрепляют бакелитовым лаком и раскернивают.

       У двигателей К-750М и М67-36 проверяют и при необходимости ремонтируют систему смазки в случае обшей разборки двигателя и обнаружения масляного "голодания" во время работы двигателя. Вынутый из картера масляный насос тщательно промывают керосином. В промытом насосе шестерни должны легко вращаться без заедания. Если есть заедания насос разбирают. Дефектные детали заменяют новыми. После сборки проверяют его работу при частоте вращения 670 мин.-1 масляной насос должен развивать давление не менее 0.4 МПа (4 кг/см2). Проверку проводят на веретенном масле ВЗ. Подача Насоса составляет 80 - 100 л/час.

       В случае полной разборки двигателя М67-36 рекомендуется проверить, нет ли раковин и мест пористого литья в масляной магистрали картера, для чего производят такие операции:
       - глушат резиновыми пробками отверстие подводки масла к левому цилиндру, переднему и заднему корпусам подшипников и к отверстию канала на плоскости крепления насоса;
       - подводят шлангом воду под давлением;
       - тщательно осматривают все масляные магистрали, проверяют не просачивается ли вода;
       - места, в которых вода просачивается, подчеканивают;
       - осматривают масляный фильтр и если он поврежден, загрязнен и прошел срок его службы - заменяют.

       ПРИ ПЕРВОЙ ПОЕЗДКЕ СОВЕРШЕННО НОВОГО "УРАЛА" В ПЕРЕДНЕЙ ЧАСТИ ДВИГАТЕЛЯ ВОЗНИК И СТАЛ СТРЕМИТЕЛЬНО НАРАСТАТЬ НЕПРИЯТНЫЙ, ВИЗЖАЩИЙ ЗВУК. ЧТО ЭТО ОЗНАЧАЕТ?

       Эта неисправность одна из самых распространенных и носит название ''прихват сапуна". Вращаясь в центральном отверстии крышки распределительных шестерен, сапун связывает картер двигателя с атмосферой при движении поршней к нижней мертвой точке и, наоборот изолирует его от атмосферы при движении поршней к верхней мертвой точке. Зазор между вращающимся сапуном и крышкой невелик. При работе двигателя в картере образуется масляный туман, который и смазывает сапун. Однако, при длительном хранении мотоцикла масло из зазора стекает в картер. При поездках на короткие расстояния масло в двигателе не успевает разогреться, масляный туман не образуется. Следовательно, сапун не смазывается или смазывается плохо. После запуска двигателя он "трется" всухую, происходит наволаки вание алюминия, из которого изготовлена крышка, на сапун. Избежать этого очень просто. Перед запуском давно неработавшеего двигателя надо, при помощи резиновой груши, впрыснуть немного масла в канал сапуна.

       Особенно часто "прихват" может происходить в холодное время года, поэтому нельзя начинать движение сразу после пуска двигателя - надо дать ему прогреться в течении 5 - 7 минут.

       На вывод трубки сапуна можно надеть кусок гофрированного шланга и вывести его конец под раму: пыль и влага хорошо оседают в гофрах шланга и не попадают в картер. Время от времени шланг нужно чистить или менять.

       ПОЧЕМУ ИНСТРУКЦИЯ СОВЕТУЕТ ПРИМЕНЯТЬ В ДВИГАТЕЛЕ МОТОЦИКЛА ЗИМОЙ И ЛЕТОМ МАСЛО М-8В1?

       Потому, что в те времена, когда составлялась инструкция, других масел просто не было. Специальных масел для мотоциклетных двигагелей у нас не существует. Все моторные масла можно считать и для мотоциклетных двигателей. Поэтому вы сами должны решить, какой сорт масла применять в двигателе своего мотоцикла в зависимости от условий эксплуатации.

       ПОЧЕМУ НА МОТОЦИКЛАХ "УРАЛ", В ОТЛИЧИЕ ОТ МОТОЦИКЛОВ "ДНЕПР", НЕ ПРЕДУСМОТРЕН КОНТРОЛЬ ЗА ДАВЛЕНИЕМ В СИСТЕМЕ СМАЗКИ?

       У двигателей, где опорами коленвала или нижних головок шатунов служат подшипники скольжения (как на "Днепре") в систему смазки включен масляный насос, создающий необходимое давление. Поэтому для контроля за ним и устанавливаются необходимые приборы с датчиками. Двигатели производства ИМЗ имеют подшипники качения, и потому для них требования к давлению масла иные: тут использована масляная система "открытого типа" с давлением в магистрали 2 - 3 кГс/см2. При таком техническом решении необходимость в контрольных приборах отпадает.
